单导18.5瓦发热电缆

发布日期:2019-01-17  来源:暖邦电气  作者:网络信息部  阅读次数:554

产品简介

屏蔽型单导(单芯)发热电缆采用发热材料为高性能合金电阻丝,配合独特地发热芯结构,品质优越可靠。发热电缆在原厂完成电源接头和尾端封头,电源接头和尾端封头采用多层技术处理,充分保证接线可靠和整体防水、防腐和绝缘性能。该系统在国内多个采暖项目中被广泛采用,享有极高市场份额。

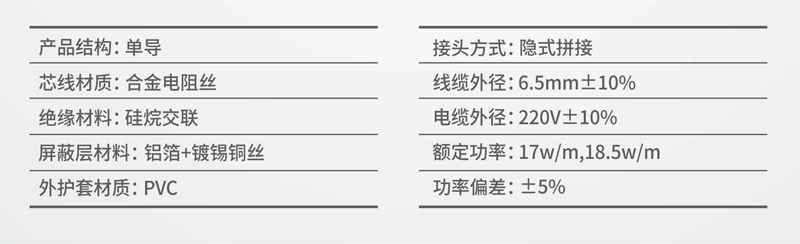

接头方式



工作原理:

发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热,并在4060℃的温度间运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。

发热电缆地面辐射供暖系统的组成及工作原理:供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源;

b. 以发热电缆作为发热体;

c. 发热电缆热传导机理。

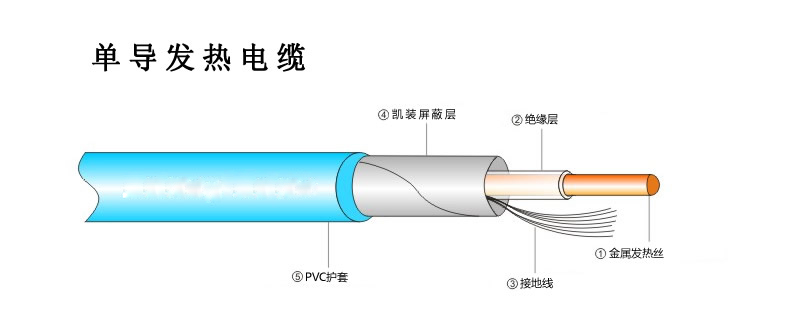

产品结构:


1、芯线:芯线为具有正电阻温度系数的金属合金丝组成,线性额定功率为18.5w/m

2、绝缘层:发热电缆耐高温绝缘层采用双层绝缘结构,绝缘层的质量好坏直接影响到发热电缆的使用寿命,暖邦耐高温发热电缆绝缘层通过反复试验,在140℃高温下耐高温层不变形、不萎缩。

3、接地线:接地线由8根直径为0.4mm的镀锡铜芯线组成,8根镀锡铜芯线面积为1.0048mm²,符合国际电工委员会IEC800规定的接地线不得小于1mm²的规定。

4、金属屏蔽层:在发热电缆的使用过程中,由于电流的作用,会在发热电缆周围形成电磁场,如果电磁场超过100微特斯拉就会对人体健康及其他电器产生影响。通过金属屏蔽层的有效保护,把电磁场控制在线芯内,使之不能向外扩散,再由接地线将电磁场引入大地,使发热电缆与大地形成等电位。通过测试,暖邦电地暖产生的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000/m,暖邦发热电缆实测数据为4/m);磁感应强度值最高为13%,最低6%(国家规定的磁感应强度是100维特斯拉,暖邦电地暖实测数据为最高13维特斯拉,最低6维特斯拉)。远远低于国家标准,高于国家安全规范,对人体无害,可放心使用。

5、外护套:外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用,并且100%防水。

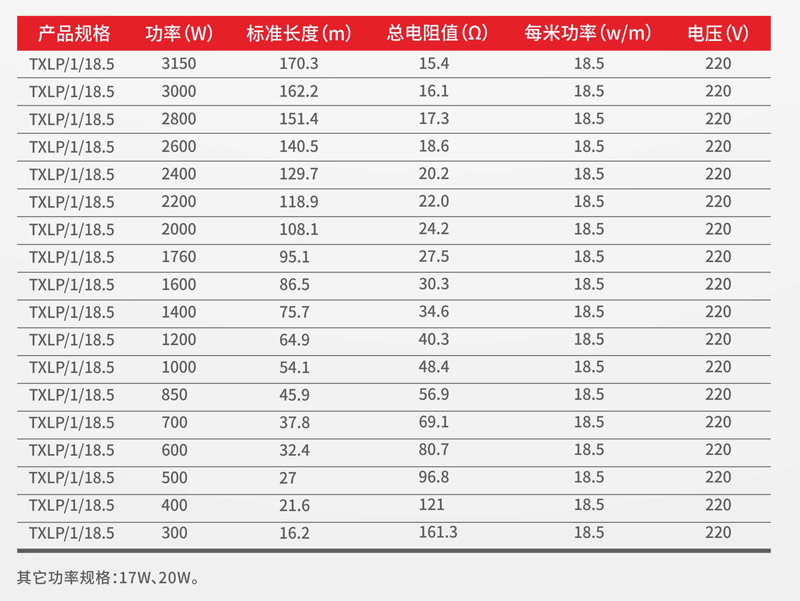

产品参数表:

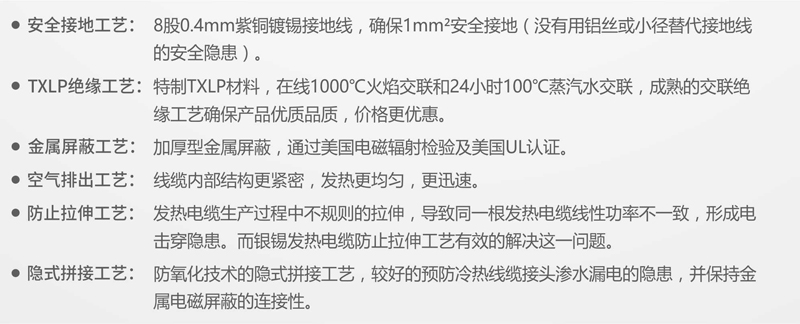

产品优势:

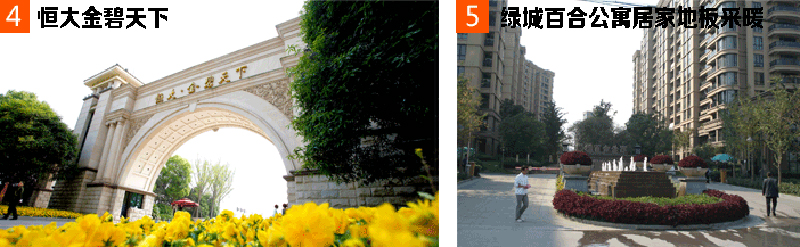

应用场合:
