管道伴热电缆

发布日期:2019-01-17  来源:暖邦电气  作者:网络信息部  阅读次数:1169

管道伴热电缆属于带状伴热,分为自限温电伴热带和功率电伴热带两种,电伴热带结构简单,外形扁平光滑,具有一定的可绕性,可以任意平敷缠绕,应用范围极广。主要特点是其输出功率能随管道温度的变化而改变。用于各种管道容器储罐及仪表内热式,外热式防冻保温。

限温电伴热带也称“自限式伴热带、自控温电伴热带”。自限温电伴热带由电能发热,起到保温作用。水管伴热带的伴热原理,也是如此,以此达到保温的目的。还可以应用于无防爆,无防腐的水管、石油、化工、机械、航空、航天、军工、电力、食品(保鲜设备、生物发酵)、船舶、建筑(地热)等领域。



电伴热产品结构:


1)铜芯母线:7*0.327*0.427*0.5019*0.3019*0.42

2)发热芯:普通PTC、阻燃PTC、含氟PTC

3)绝缘层:改良聚烯烃、阻燃聚烯烃

4)屏蔽层:镁合金圆线编织层,覆盖密度≥80%

5)护套层:改良聚烯烃、含氟聚烯烃、全氟材料;



电伴热技术指标:

1、标准颜色:黑色、红色;

2、温度范围:最高工作温度65±5℃;最高曝露温度85℃;最高承受温度:改良性聚烯烃105℃,阻燃聚烯烃105℃,

3、施工温度:最低-40℃;

4、稳定性:由10℃至99℃间来回循环300次后,伴热带发热量维持在90%以上;

5、弯曲半径:-20℃时为25.4mm-30℃时为35.0mm



电伴热产品特点:

1.电伴热带温度均匀,不会过热,安全可靠;

2、节约电能、安装维护简便;

3、间歇操作时,升温启动快速;

4、安装及运行费用低、便于自动化管理;

5、无环境污染;

6、适用于仪表箱及管道防冻、复杂管线伴热;

7、适用于远离装置的管线伴热;



恒功率电热带为2芯并联恒功率电热带,工作温度150度,耐高温205度。恒功率电热带发热功率选择范围为240W/m,适用于0205℃伴热、防冻的管道以及复杂的特殊管道设备等,特别适合于温度需求稍高的管道或者罐体的伴热。

恒功率电热带主要用于各种管道、仪表的防冻保温。最高维持温度可达150℃。可用于工厂一区、二区爆炸性气体场合,比如石油化工等危险性场合。



恒功率电伴热带结构:


① 镀锡圆铜线;  ② 芯线绝缘层;  ③ 内护套绝缘层; ④ 发热丝;  ⑤ 外护套;  ⑥ 金属编织层;  ⑦ 加强护套;





工作原理:

恒功率电热带电源母线为二根平行的绝缘软铜线,在内绝缘上缠绕镍鉻电热丝,并将电热丝每隔一定距离(即“发热节长“)与母芯线连接,从而形成连续的并联电阻。母芯线通电后,各关联电阻发热,因而形成一条连续的加热带,而且可以根据使用情况发热节长度任意剪接。



电伴热特点:

恒功率电热带与自限温电伴热带相比,其最大特点是发热稳定,功率不受环境的变化而变化,而且发热温度远高于自限温电热带。温度可以精确控制温度,可以采用防爆温度控制器来控制和调节温度。

并联恒功率电热带可在设计范围下长期连续使用,其额定输出功率随测温元件输出信号的改变,由控制箱根据测温信号的变化进行自动调节,使电热带的电源得到控制,并能使管道温度控制到设定的范围内。

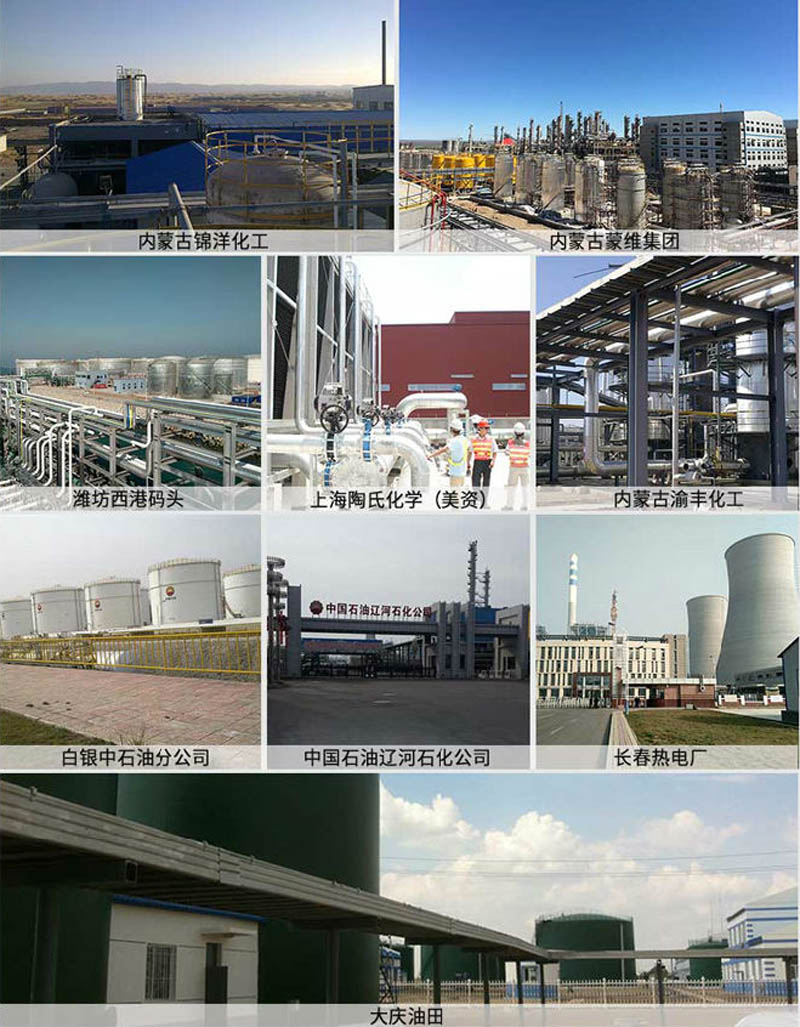

产品应用区域:
